GA제품은 합금화용융아연도금강판이라 불리우며, GI제품과 같이 용융 아연금속을 표면에 도금한 제품입니다. GI제품과의 다른 점은 강판이 액체 용융 아연금속을 통과하자마자 표면에 도금된 아연금속이 굳어지기 전에 특수한 열처리를 가하여 소지 강판과 아연 도금층 사이에 Zn-Fe 합금층을 형성시킵니다. 도금층 표면에 함유된 Fe 성분 때문에 어두운 회색빛을 나타내며, 뛰어난 용접성과 도장성, 도막하 내식성을 보이므로 자동차용 강판에 주로 쓰입니다.
GA제품은 합금화용융아연도금강판이라 불리우며, GI제품과 같이 용융 아연금속을 표면에 도금한 제품입니다. GI제품과의 다른 점은 강판이 액체 용융 아연금속을 통과하자마자 표면에 도금된 아연금속이 굳어지기 전에 특수한 열처리를 가하여 소지 강판과 아연 도금층 사이에 Zn-Fe 합금층을 형성시킵니다. 도금층 표면에 함유된 Fe 성분 때문에 어두운 회색빛을 나타내며, 뛰어난 용접성과 도장성, 도막하 내식성을 보이므로 자동차용 강판에 주로 쓰입니다.

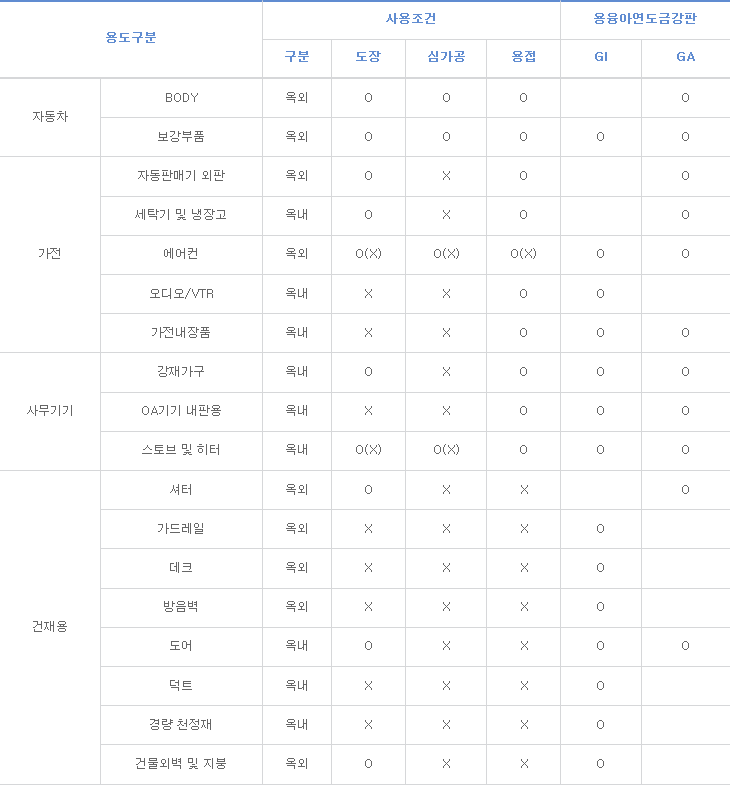

| 구분 | GI제품 | GA제품 |
|---|---|---|
| 단면구조 |  |
 |
■ 나내식성
GA제품은 도금층 표면에 철분이 8~12%정도 함유되어 있어, GI강판과 비교하여 부식이 빠른 속도로 진행됩니다.
■ 도막하내식성
- 도막하 부식은 도장하지의 표면구조에 따라 진행되는 양상이 조금 다르며, 냉연강판의 부식이 가장 빠르고 GA강판이 가장 느립니다. 즉, 나내식성으로는 GA 강판이 비교열위에 있지만 도막하내식성으로는 가장 우수한 특성을 나타냅니다.
- GA강판을 도장원판으로 적용하였을 때에는 주상정의 δ1이나 ζ결정으로 이루어진 GA표면에 미세한 요철이 많아서 도막과 접하는 계면 면적이 넓어지고 이로 인하여 OH- 이온에 의한 침식작용의 진행이 지연되는 효과를 얻을 수 있습니다.
- 한편 합금층 중의 Fe이온이 가수 분해되면 H+ 이온을 생성하여 음극의 OH- 이온을 중화시켜 부식을 늦추기도 합니다.
- 대기 중에 노출되었을 때에는 나내식성을 떨어뜨리는 요인으로 작용하는 합금층 중의 철분이 도막하에서는 오히려 부식진행 속도를 억제하는 효과를 발휘합니다.
GA강판은 표면에 미세한 요철이 많아서 도막과 접하는 계면 면적이 넓고, 이러한 표면 구조는 양호한 도장 밀착성을 얻을 수 있도록 해줍니다. 일반적으로 CR강판에 비하여 떨어지지만 GI강판과 대비할 때 우수한 도장성을 가지고 있습니다.
GA강판은 표면까지 Fe가 확산되어 있으므로 GI강판 대비 우수한 용접성을 가집니다. 일반적으로 제곱미터당 100g의 아연이 도금된 GA강판은 제곱미터당 270g 도금된 GI강판 대비 20%가 감소한 용접전류로도 정상적인 용접이 가능하며, 전극 Tip에 아연의 응착현상이 줄어 연속용접성능이 대폭 개선됩니다.
